360WB-5G-10P-TNC

360WB-5G-10P-TNC

Antenna

Ten-port omnidirectional antenna for cellular and WiFi / WiMesh.

Model: OA25WB-GW5C6-10-TNC

TECH SPECSAcheter

Chargement du prix et du stock…

Download PDF

Overview

360WB-5G-10P-TNC — Overview
Product typePassive omnidirectional MIMO antenna
RF ports10 · 4 cellular + 6 WiFi
Horizontal beamwidth360°
Compatible routerMEGAMESH-PRO X1
Weather protectionIP65

Cellular antennas

360WB-5G-10P-TNC — Cellular antennas
RF ports4
Frequency ranges617–960 MHz · 1710–6000 MHz
Peak gain3 dBi / 5 dBi
Polarization4 × linear
Typical efficiency54% / 60%
Port isolation>10 dB

WiFi antennas

360WB-5G-10P-TNC — WiFi antennas
RF ports6
Frequency ranges2400–2500 MHz · 5150–7200 MHz
Peak gain4 dBi / 6 dBi
Polarization6 × linear
Typical efficiency60% / 57%
Port isolation>12 dB

Electrical

360WB-5G-10P-TNC — Electrical
Impedance50 Ω
VSWR<2
Maximum input power50 W
Lightning protectionDC ground

Mechanical & environment

360WB-5G-10P-TNC — Mechanical & environment
RF cables10 × 0.3 m RG178
RF connectors¹10 × TNC — configuration to confirm
DimensionsØ201 × 120 mm
Weight1.5 kg
Weather protectionIP65
Rated wind velocity36.9 m/s
Operating temperature−40 to +55 °C

Ordering information

360WB-5G-10P-TNC — Ordering information
Product name360WB-5G-10P-TNC
ModelOA25WB-GW5C6-10-TNC
Package contentsAvailable on request

¹ The reference datasheet and product photo show the SMA-J version. The TNC configuration follows the LUCEOR model designation and remains to be confirmed. Gain and efficiency values follow the order of the frequency ranges in each antenna group. Radio operation and MIMO configuration depend on the connected equipment and local regulations.

Produits similaires

Découvrez d’autres équipements de la gamme Accessories.

O2B-G8-1P-N

O2B-G8-1P-N

Antenne omnidirectionnelle double bande pour les installations radio professionnelles. Vérifiez les bandes, le connecteur et la compatibilité de l’équipement dans la fiche technique avant installation.

Voir la fiche technique ↗
O2B-G10-1P-N

O2B-G10-1P-N

Antenne omnidirectionnelle double bande à gain élevé pour les déploiements radio professionnels. Le choix du montage et du câblage doit respecter les spécifications de l’équipement associé.

Voir la fiche technique ↗
S90WB-4P-N

S90WB-4P-N

Antenne sectorielle large bande à quatre ports pour les installations radio directionnelles. Consultez la fiche technique pour les bandes couvertes, les connecteurs et les conditions de montage.

Voir la fiche technique ↗
O3B-6P-R

O3B-6P-R

Antenne omnidirectionnelle tri-bande à six ports pour les systèmes radio compatibles. Les bandes et les raccordements doivent être vérifiés dans la fiche technique de l’antenne et de la radio.

Voir la fiche technique ↗

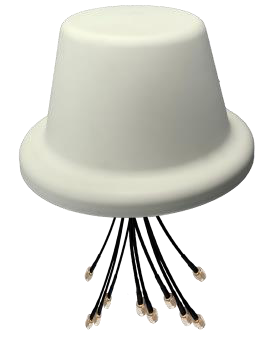

360WB-5G-10P-TNC product view
